АВР Автоматический ввод резерва: что такое и как работает

Система АВР – электрощитовое вводно-коммутационное распредустройство – оперативно переключает нагрузку на резервный источник, если возникнут проблемы энергетического плана на основной линии. Перед автоматическим переключением в режим аварийной работы система выявляет проблемы с напряжением в цепи вводов и проблемы с нагрузками.

Что скрывается под аббревиатурой

Есть немало способов усовершенствования работы системы энергоснабжения зданий и жилых домов. Среди них – АВР имеет особое значение. Название АВР – автоматический ввод резерва – объясняет назначение системы. Иногда «ввод» заменяют на «включение», что не совсем корректно. Включение резерва подразумевает запуск резервного генератора в определенных случаях.

Класификация АВР

Принип классификации работы рабочей системы позволяет выявить наиболее сложные участки цепи подачи напряжения. АВР блоки или шкафы принято классифицировать по определенным параметрам:

по количеству резервных секций (например, АВР на два питания для обеспечения большей надежности энергоснабжения);

АВР Автоматический ввод резерва: что такое и как работает

по типу сети (обычно используются однофазные блоки АВР, но есть устройства для коммутации трехфазного питания, применяющиеся для запуска генератора)

АВР Автоматический ввод резерва: что такое и как работает

по времени срабатывания;

по мощности коммутируемой нагрузки;

по классу напряжения (например, в цепях для коммутации высоковольтных линий).

Классификация служит наглядным примером работы системы энегообеспечения с контролем переключений от исновного источника к резервному. АВР ускоряет и защищает автоматические переключения.

Какие требования предъявляется к АВР

Для восстановления электроснабжения в случаях аварийных ситуаций используется система АВР, соответствующая определенным требованиям.

Обеспечение бесперебойного энергоснабжения от резервного ввода в случае проблем на основной линии.

Возможность восстановить работу системы электрообеспечения в максимально краткие сроки.

Однократное подключение и отключение нагрузки (по любым причинам).

Процесс перевода с основного источника питания на резервный блок контролируется системой АВР до подключения к резерву.

Системой АВР контролируется исправность управления резервным оборудованием.

Как устроен АВР

Есть два вида системы, которые отличаются по типу ввода:

АВР одностороннего типа, где есть один рабочий ввод, используемый, пока не исчезнут проблемы с основной линией. В системе есть второй – резервный – ввод, который подключается в случаях крайней необходимости.

АВР двустороннего типа не имеет разделения по рабочему и резервному принципу, так как оба ввода в приоритете.

Для первого типа характерно наличие функции, которая дает возможность переключаться на рабочий режим, как только основной режим восстановится. У двустороннего типа АВР свои преимущества, поэтому такой функции там не предусмотрено. И во втором случае нет принципиальной разницы, от какого источника идет нагрузка.

Можно посмотреть примеры как односторонней, так и двусторонней работы системы АВР.

По какому принципу происходит автоматический ввод резерва

Независимо от типа подключения по одностороннему или двустороннему принципу, в системе заложена функция отслеживания параметров сети. Для этих целей служит реле контроля напряжения, а также управляющие микропроцессорные блоки, что не сказывается на работе системы в целом. Например, можно рассмотреть принцип действия АВР, чтобы обеспечить бесперебойное энергоснабжение для однофазного потребителя.

АВР Автоматический ввод резерва: что такое и как работает

Простая схема однофазной АВР

Обозначения:

N – Ноль.

A – Рабочая линия.

B – Резервное питание.

L – Лампа, играющая роль индикатора напряжения.

К1 – Катушка реле.

К1.1 – Контактная группа.

При штатном режиме подача напряжения производится на индикаторную лампу с катушкой реле К1. Таким образом положение нормально-замкнутого (и нормально-разомкнутого) контакта меняется. Нагрузка поступает с основного источника линия А. Напряжение В пропадает на входе А, гаснет лампа, прекращается насыщение катушки реле, что, соответственно, приводит к возврату контактов в начальное положение. Таким образом нагрузка включается на входе В.

Когда на основном вводе напряжение восстанавливается, то в реле производится перекоммутация на источник А, что соответствует принципу работу источника с односторонним исполнением.

Это упрощенная схема, иллюстрирующая происходящие процессы в системе АВР, которую обычно берут в пример для объяснения.

Какие схемы работы АВР существуют

Рабочие примеры показывают успешность применения щита автозапуска для бесперебойного электроснабжения дома.

Простые схемы

Один из вариантов схемы АВР показывает переключение электроэнергии на генератор с основной линии. Здесь присутствует принцип защиты от короткого замыкания. В данном АВР предусмотрены электрическая и механическая блокировка, которая не дает запуститься одновременно двум вводам.

АВР Автоматический ввод резерва: что такое и как работает

Схема АВР для дома

Обозначения:

AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.

К1 и К2 – катушки контакторов.

К3 – контактор в роли реле напряжения.

K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.

К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.

При автоматическом переключении АВ1 и АВ2 работа системы АВР выглядит следующим образом:

Питание от основной линии в штатном режиме. При насыщении катушки К3 происходит срабатывание реле напряжения, что приводит к замыканию К2.2 и К2.3 и размыканию К1.

Энергообеспечение при аварийном режиме. При проблемах напряжения на основной линии К3 не насыщается, напряжение падает ниже допустимого, контакты приходят к исходному положению. Таким образом напряжение поступает на катушку К1, из-за чего меняется положение контактов К1.1 (имеющаяся роль электрической защиты) и К1.2 (которая снимает блокировку подачи питания на нагрузку).

Срабатывание механической блокировки. В этом случае используется реверсивный пускатель (если есть на конструкции электромеханического прибора).

Пример работы двух простых АВР для трехфазного напряжения, где, в одном случае энергообеспечение производится по односторонней схеме, а в другом – по двустороннему принципу.

АВР Автоматический ввод резерва: что такое и как работает

Пример односторонней (В) и двусторонней (А) реализации простого трехфазного АВР

Обозначения:

AB1 и AB2 – трехполюсные автоматы защиты;

МП1 и МП2 – магнитные пускатели;

РН – реле напряжения;

мп1.1 и мп2.1 – групповые нормально-разомкнутые контакты;

мп1.2 и мп2.2 – нормально-замкнутые контакты;

рн1 и рн2 – контакты РН.

Схема А имеет два равноправных ввода, чтобы не произошло одновременного переключения линий. Здесь используется принцип взаимный блокировки, как на контакторах МП1 и МП2. Благодаря очередности автоматического включения АВ1 и АВ2, будет зависеть от какой линии пойдет нагрузка. Если первым сработает АВ1, то задействуется пускатель МП1, а контакт МП1.2 разрывается, что приводит к блокировке напряжения на катушку МП2. Если отключается источник 1, то пускатель МП1 переходит н свое исходное положение. И в действие вступает ПМ2, который блокирует первый пускатель и переводит подачу нагрузки от источника 2. Переключать источники можно и в ручном режиме с помощью АВ1 и АВ2.

Для одностороннего принципа работы используется схема В. Основное ее отличие в том, что в цепи подключения добавляется реле напряжения (РН) и при восстановлении работы оно возвращает подключение на источник 1. Но при этом размыкается РН2, который отключает пускатель МП2 и замыкает РН1, что позволяет подключить МП1.

Принцип работы промышленных систем

Основные принципы здесь неизменны. В качестве примера можно взять схему АВР в виде типового шкафа. Здесь используется реле с контролем состояния каждой фазы. При проблемах на одной из них с перекосом напряжения, всегда можно переключить нагрузку на оставшуюся линию. Это восстановит исходный режим энергообеспечения, когда проблемы с основным источником исчезнут.

АВР Автоматический ввод резерва: что такое и как работает

Схема типового промышленного шкафа АВР

Обозначения:

AB1, АВ2 – трехполюсные устройства защиты;

S1, S2 – выключатели для ручного режима;

КМ1, КМ2 – контакторы;

РКФ – реле контроля фаз;

L1, L2 – сигнальные лампы для индикации режима;

км1.1, км2.1 км1.2, км2.2 и ркф1 – нормально-разомкнутые контакты.

км1.3, км2.3 и ркф2 – нормально-замкнутые контакты.

Высоковольтные цепи с АВР

Действие АВР в высоковольтных сетях класса 1кВ имеет более сложную схему, хотя со схожим принципом работы, как было указано выше. Все механизмы запуска здесь не меняется. Но в данной схеме нет резервных трансформаторов и каждая шина (Ш1 и Ш2) подключается к основному для себя питающему трансформатору (Т1 и Т2). Последние могут в определенных обстоятельствах стать резервными источниками с дополнительной нагрузкой. При штатном режиме выключатель СВ10 разомкнут и АВР производит контроль ТП по ТН1 Ш и ТН2 Ш.

При блокировке питания на Ш1 происходит отключение В10Т1 и включается СВ10. Обе секции или блоки начинают работать от одного и того же трансформатора. Как только источник восстанавливаает свою работу, АВР перекоммутирует систему в свое исходное положение.

АВР Автоматический ввод резерва: что такое и как работает

Упрощенная схема ТП 110/10 кВ

Как работают микропроцессорные бесконтактные системы

АВР данного типа имеют микропроцессорные блоки управления. В работе устройства подключение производится через полупроводниковые коммутаторы, отличающиеся большей надежностью.

У бесконтакторных АВР немало своих преимуществ:

  1. Нет необходимости в механическом контакте и нет проблем, которые могут с ним возникнуть (пригорание или залипание и т.д.).
  2. Нет необходимости в блокировке по механическому принципу.
  3. Есть расширенный диапазон управления всеми параметрами переключений.

К недостаткам стоит причислить сложности при ремонте АВР электронного типа. Реализовать такую схему устройств самостоятельно – будет проблематично. Без специальных знаний электроники и знаний в области программирования здесь не обойтись.

С водом АВР значительна уменьшается нагрузка на работу всей системы, блокировки проихоят меньше, зато проще контролировать процессы переключений электроэнергии от основного источника к резервному и — наоборот. Схемы подключений всегна можно найти в сети интернет или в инструкциях.

Автоматический ввод резерва

Коммутационный аппарат переключения (переключатель питания)

Автоматический

Автоматический переключатель питания дата-центра

Коммутационная аппаратура автоматического переключения — аппаратура автономного действия, состоящая из коммутационного аппарата (аппаратов) переключения и других устройств, необходимых для контроля цепей питания и переключения одной или нескольких цепей нагрузки от одного источника питания к другому.

Автоматические переключатели питания делятся на оборудование:

  • постоянного тока;
  • переменного тока
    • использующие релейно-контакторные схемы;
    • с непрерывной подачей питания при переключении нагрузок;
    • источники бесперебойного питания.

    При автоматическом переключении обеспечивается гарантированное электропитание, когда допускается перерыв на время ввода в действие резервного источника. Бесперебойное электропитание с «мгновенным» вводом в действие резервного источника обеспечивает источник бесперебойного электропитания.

    Возможно использование автоматической коммутационной аппаратуры не только во время длительных отключений рабочего источника питания, но и при кратковременных провалах напряжения. Если допустимое время перерыва питания меньше 0,2 с возможно только использование источников бесперебойного питания, защита автоматическими выключателями цепи с коротким замыканием для уменьшения времени перерыва питания в таком случае невозможна или неэффективна. Если допустимое время более 0,2 с возможно использование защит электросети или использование источников бесперебойного питания. При допустимом времени 5…20 с возможно отказаться от источников бесперебойного питания и использовать автоматическую коммутационную аппаратуру.

    Схема АВР на 2 пускателя

    Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

    Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

    3 нормально разомкнутые

    1 нормально замкнутый КМ1

    Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

    Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.

    Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

    Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

    Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.

    Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

    Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.

    Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

    реле контроля фаз и т.п.

    Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры — ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.

    Как выбрать авр Авр для генератора Для чего нужен автоматический ввод резерва и как работает авр Автоматическое включение резерва — полное описание Устройство автоматического ввода резерва. схема авр. Для чего нужен автоматический ввод резерва и как работает авр? Автоматический ввод резерва Варианты схем авр для подключения генератора Схема подключения авр

    Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

    Алгоритм работы здесь следующий:

    1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
    2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

    Примечания

    1. Автоматическое включение резерва//Бензарь В.К. Словарь-справочник по электротехнике, промышленной электронике и автоматике —Мн.: Выш. шк., 1985
    2. Автоматическое включение резерва//Энциклопедия современной техники. Автоматизация производства и промышленная электроника. Том 1 (А – И) —М.: Советская энциклопедия, 1962
    3. ↑ M. A. БЕРКОВИЧ, A. H. КОМАРОВ, В. A. СЕМЕНОВ Основы автоматики энергосистем. —М.: Энергоиздат, 1981. —432 с.
    4. ↑ ГОСТ 30011.6.1-2012 Аппаратура распределения и управления низковольтная. Часть 6. Аппаратура многофункциональная. Раздел 1. Аппаратура коммутационная автоматического переключения
    5. Кадыков Ю. Системы электроснабжения ЦОДов с использованием дизельных динамических ИБП//НОВОСТИ ЭлектроТехники N 4(112), 2018
    6. Правила устройства электроустановок (ПУЭ). Глава 1.2 Электроснабжение и электрические сети (Издание седьмое) п.1.2.19
    7. ГОСТ IEC 62310-1-2018 Статические системы переключения (STS). Часть 1. Общие требования и требования безопасности
    8. Бушуев В.М. Электропитание устройств связи —М.: Радио и связь, 1986. С. 122
    9. Гуревич Ю.Е., Кабиков К.В. Особенности электроснабжения, ориентированного на бесперебойную работу промышленного потребителя —М.: Элекс-КМ, 2005.

    Принцип работы

    Вне зависимости от того, как сделан модуль АВР, основа работы агрегата — отслеживание сетевых параметров. Для данной цели используется контролирующее реле напряжения с микропроцессорными управленческими блоками. Принцип работы выглядит следующим образом: напряжение подается в центр индикаторной лампы и реле. Далее контакты изменяют свое положение и ток подается на рабочую линию.

    При пропаже тока рабочей линии лампа гаснет и реле перестает работать. Контакты вновь меняются местами. Это приводит к тому, что включается резервное питание. Как только восстанавливается напряжение, реле приходит в действие и перекоммутирует ток на рабочую линию.

    Обратите внимание! Представленная схема работы является упрощенной. Чтобы лучше понимать происходящие в оборудовании процессы, не рекомендуется ее брать за основу

    Простая схема однофазной АВР

    Автоматика без контроллера

    есть серьезный недостаток

    Автоматика в подобном варианте исполнения не может отключать сеть при низком и высоком напряжении, а также контролировать параметры электростанции, фиксировать важные события и ошибки, на основании которых в дальнейшем будет выполняться диагностика.

    На практике работа блока АВР будет сводиться к следующему: в качестве информирующих элементов здесь будет выступать один или два светодиода, а в соответствии с инструкцией одно мигание будет соответствовать одной ситуации, двойное мигание — другой ситуации, а если между миганием возникает пауза — третьей ситуации. Если вы поручите установку этого устройства мастеру, то не удивляйтесь, если он откажется работать с этой пародией или потребует от вас увеличить плату за работу.

    Назначение АВР

    Назначение данной системы в электрике схоже с организацией бесперебойного питания. Главная задача автоматического ввода резервного питания — это быстрое восстановление электроснабжения без участия в этом процессе человека. На больших подстанциях всегда имеется два ввода на две, разделённые секционным выключателем, секции распределительного устройства, работающие автономно друг от друга. Согласно ПУЭ (правила устройства электроустановок) автоматическое подключение резервного питания и снабжение на 2 ввода является обязательной мерой обеспечения электричеством потребителей первой категории.

    Простой пример необходимости данной системы можно привести относительно освещения какого-то важного охраняемого участка. То есть при отключении основного ввода система сама включит питание от резервного источника, при этом данный важный участок останется осветлен

    Максимум что может возникнуть — это непродолжительное прекращение питания, которое визуально даже отследить тяжело. Это зависит от скорости срабатывания АВР, время включения резерва должно составлять порядка 0,3–0,8 секунд.

    Варианты схем

    Представленные здесь схемы блока АВР можно с успехом использовать, чтобы создать щит автозапуска. Есть простая и промышленная схема. В первом случае существует два режима: штатный и аварийный. В штатном режиме после прекращения подачи напряжения на основные рабочие линии катушка будет насыщена и реле сработает, замыкая одни контакты и размыкая другие. В результате напряжение попадет на пускательную катушку, которая изменит направление третьих контактов. В аварийном режиме при исчезновении тока главная катушка перестанет насыщаться и реле примет исходное положение. В результате изменятся контакты, которые отвечают за то, чтобы напряжение не пошло по проводам и была снята блокировка подачи тока на нагрузки.

    Промышленная электрическая схема АВР на 2 ввода отличается от простой тем, что реле используется специальное, оно контролирует каждую фазу. Если одна фаза перестанет нормально работать, то реле начнет передавать ток на другую линию, стабилизирует основной источник.

    Схема АВР для дома

    Принцип работы

    Если на одной из фаз падает напряжение или изменилась частота, то реле отключает контактор на основном вводе и замыкает контакты второго устройства, установленного на резервном входе. Это приводит к отключению основного источника питания и подключению к резервной электросети. Большинство систем автоматического ввода работают именно по такому принципу.

    Для чего нужен автоматический ввод резерва и как работает авр Автоматический ввод резерва (авр): назначение и классификация Как собрать схему авр на 2 ввода своими руками Автоматический ввод резерва при исчезновении питания Автоматический ввод резерва Типовые схемы подключения авр — определение, принцип работы Принципиальная электрическая схема авр Автоматический ввод резерва (авр). типы и характеристики. Схема подключения авр на контакторах. реле контроля фаз. часть 2. Схема подключения авр на контакторах. реле контроля фаз.

    Как только в основной цепи происходит восстановление заданных параметров, система переходит в штатный режим работы. Чаще всего в схемы АВР предусмотрена дополнительная блокировка от одновременного срабатывания катушек реле. Это позволяет избежать подключения потребителя сразу к двум электросетям (основной и резервной). Следует понимать, что АВР является полноценной системой с собственной логикой и органами управления.

    Чем чревато использование недорогих АВР?

    Для подключения здесь применяется специальный китайский разъем, который крепится прямо в панели. При этом о каких-либо функциях настоящей автоматики здесь речи не идет. Но важнее здесь всего-то, что для контроля работы генератором при помощи такого блока здесь предусмотрены не электромеханические элементы, рассчитанные на продолжительную эксплуатацию и перегрузку, а электронные компоненты. Это и создает серьезную угрозу.

    Если напряжение в сети сильно «скачет», то:

    • автоматика не срабатывает, производя моментальное обесточивание сети.
    • техника (холодильник, телевизор) и проводка лишается защиты от сгорания.

    Схема АВР на одном контакторе.

    Рассмотрим простейшую схему АВР, которую можно применить для однофазной сети собственного дома, небольшого производственного или административного здания. Схема выполнена на одном контакторе КМ1, двух однополюсных автоматических выключателей SF1 и SF2, и одном двухполюсном автоматическом выключателе QF1.

    При первом включении АВР в работу поочередно включаем автоматы SF1 и SF2.
    В рабочем режиме напряжение питания от основного ввода поступает на катушку контактора КМ1. Контактор срабатывает и его нормально-разомкнутый контакт КМ1.1 замыкается, а нормально-замкнутый КМ1.2 размыкается.

    Фаза А1 через однополюсный выключатель SF1 и силовой контакт КМ1.1 приходит на вход двухполюсного выключателя QF1. Ноль N нигде не разрывается, а сразу подключается на второй вход выключателя QF1. При включении QF1 его контакты замыкаются, и напряжение основного ввода поступает в сеть к потребителю.

    В аварийном режиме, когда напряжение на основном вводе отсутствует, катушка контактора обесточивается, контакт КМ1.1 размыкается, а КМ1.2 становится замкнутым.

    Теперь от резервного ввода фаза А2 через выключатели SF2, QF1 и контакт КМ1.2 поступает к потребителю в сеть.

    При восстановлении питания на основном вводе на катушку контактора КМ1 вновь поступает напряжение и контактор срабатывает. При этом контакт КМ1.1 замыкается, а КМ1.2 размыкается, и к потребителю опять поступает напряжение от основного ввода.

    Бывают ситуации, когда при нормальном режиме работы возникает необходимость перевести питание нагрузки с основного ввода на резервный. Для этого достаточно отключить автоматический выключатель SF1.

    Данная схема АВР классическая и прекрасно работает, но при ее использовании необходимо учитывать коммутирующую мощность силовых контактов: если контакты рассчитаны на рабочий ток, например, 12 Ампер, то и нагрузку к АВР следует подключать не более 12 Ампер.

    В случае же, когда общая потребляемая мощность, например, дома, будет более 12 Ампер, то от резервного ввода можно запитать только самое необходимое электрооборудование, которое будет обеспечивать нормальную жизнедеятельность до восстановления напряжения на основном вводе.

    Однако в таком варианте схема пригодна только для объектов, где есть возможность получить от подстанции две независимые линии питающего напряжения. В домашних условиях такой роскоши нет, поэтому немного видоизменим схему, чтобы адаптировать ее под домашнюю сеть.

    Описание прибора

    Автоматическим вводом резерва является система, которая нужна, чтобы обеспечить нагрузки электроснабжения резервным зарядом. Выполняется в двух вариантах. Бывает односторонней и двухсторонней. В первой есть разделение на рабочую с резервной секцией, а во второй такого нет. В первом случае можно переключиться на обычный режим или аварийный, во втором случае в этих режимах нет необходимости.

    Безопасная работа электрооборудования как одно из предназначений устройства

    Основная цель модуля направлена на то, чтобы система электроснабжения была более надежной. Это устройство оперативно подключает нагрузки на резервный вид ввода, когда возникают перебои электричества. Для обеспечения автоматического переключения система все время отслеживает напряжение с током. В этом заключается ее предназначение.

    Как выбрать авр Что такое авр, как работает и как выбрать? Рациональная схема авр 0,4 кв Как собрать схему авр на 2 ввода своими руками Автоматическое включение резерва — полное описание Устройство автоматического ввода резерва. схема авр. Принципиальная электрическая схема авр Автоматический ввод резерва (авр): назначение и классификация Автоматический ввод резерва при исчезновении питания Варианты схем авр для подключения генератора

    Расшифровка аббревиатуры АВР

    Расшифровывается аббревиатура очень просто. АВР является автоматическим вводом резерва. Иногда вместо слова ввод используется включение, но это некорректно, потому что под вводом понимается генераторный запуск как резервный источник.

    Как расшифровывается аббревиатура

    Классификация

    В зависимости от того, какое имеет блок авр исполнение, классифицируется оборудование по количеству секций, типу сети, классу напряжения, мощности и времени срабатывания.

    Обратите внимание! АВР часто представлена с одним, двумя и тремя выводами для обеспечения высокой надежности сети. Также бывает однофазной, двухфазной и трехфазной

    По классу напряжения обрабатывает до 1000 вольт.

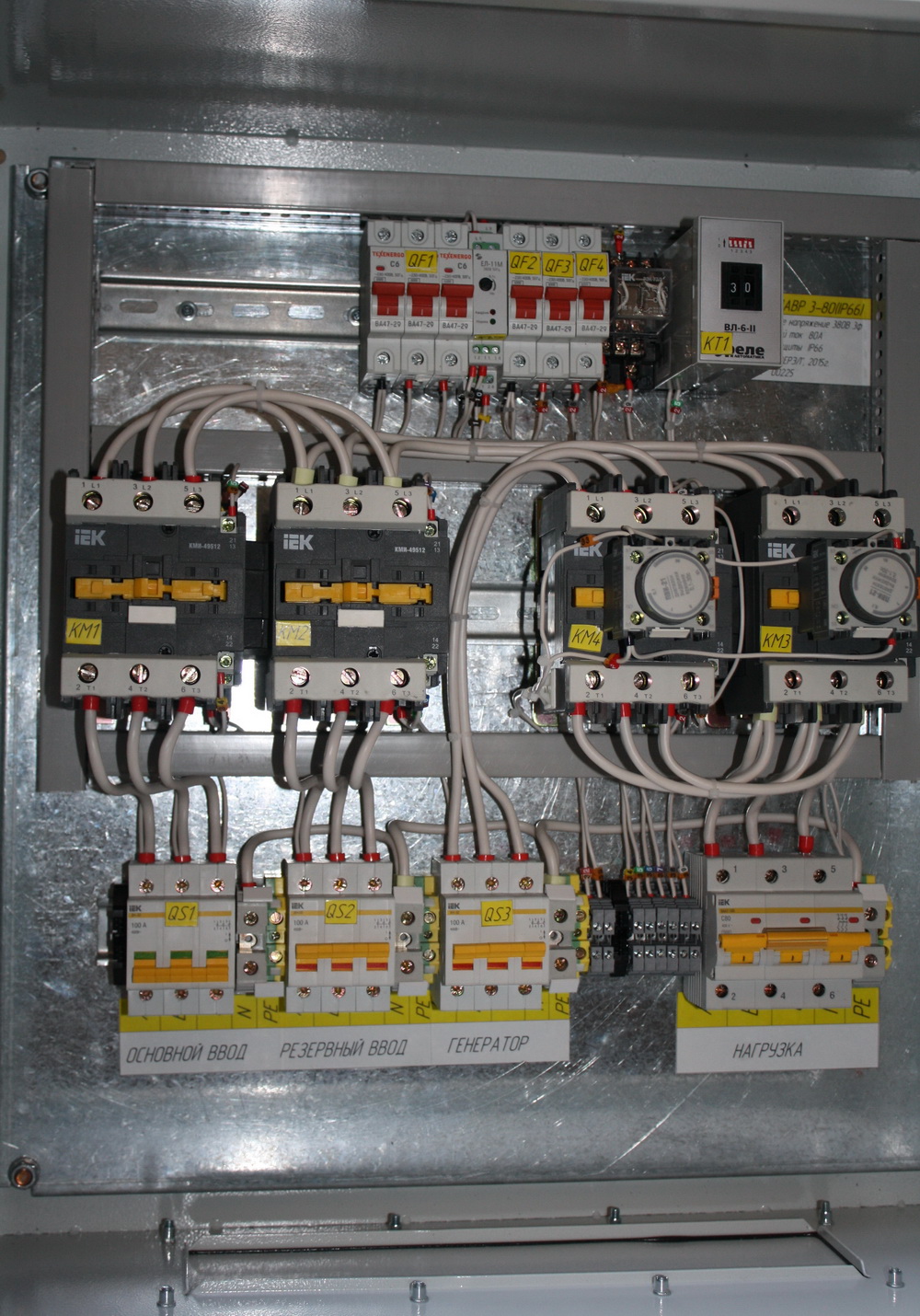

    Шкаф АВР на три ввода

    Основные требования

    При покупке и установке в сеть пользователям требуется, чтобы АВР:

    • обеспечивала подачу питания энергии при непредвиденном случае приостановления работы линии;
    • максимально быстро восстанавливала электрическое питание;
    • обязательно действовала однократно, то есть несколько режимов работы сразу не должно быть;
    • включала основное питание до того, как будет подано резервное электрическое питание.

    Кроме того, она должна осуществлять контроль за исправностью цепи управления оборудованием.

    Быстрое восстановление электрического питания — основное требование к системе

    Простые схемы

    Если владелец частного дома хочет избежать перебоев с электроснабжением, то он может самостоятельно собрать несложную схему АВР. Она содержат минимальное количество элементов и является довольно надежными.

    На базе контакторов

    Наиболее простой считается схема АВР на контакторах, которая предназначена для однофазных сетей.

    В таком режиме система будет работать до того момента, пока не восстановится энергоснабжение на вводе 1. Описанная схема отличается высокой надежностью и может эффективно функционировать даже без механической блокировки пускателей. Более того, подобное усовершенствование является чрезмерным.

    Для запуска одного из вводов, достаточно кратковременного отключения напряжения с помощью автоматических выключателей SA 1 либо SA 2. Логика система проста и не требует детального описания. Стоит лишь помнить, что замыкающие клеммы контакторов необходимо подбирать по показателю полного тока нагрузки. Для размыкающих контактов определенных требований нет, так как они используются в роли блок-контактов.

    На реверсивном рубильнике

    Эта конструкция вызывает интерес тем, что способна потреблять электроэнергию исключительно в момент переключения. Этим она существенно отличается от схемы на контакторах. В ее основе находится автоматический разъединитель, например NH40SZ. Это устройство способно работать в режиме сетевого источника электроэнергии и обеспечить автоматическое переключение между вводами.

    Кроме этого, прибор предлагает три режима работы в качестве основного источника питания, выполняя при этом следующие функции:

    • Переключение на основной ввод в автоматическом режиме с тестированием работоспособности потерянной фазы.
    • Самовозврат с одновременным тестированием показателя минимального напряжения и перенапряжения.
    • При возврате к работе от основного источника питания выполняется проверка минимального напряжения, частоты и перенапряжения.

    Схема подключения авр Типовые схемы подключения авр — определение, принцип работы Назначение, устройство и принцип работы авр Автоматический ввод резерва Авр для генератора Для чего нужен автоматический ввод резерва и как работает авр? Схема подключения авр на контакторах. реле контроля фаз. Автоматический ввод резерва Что такое авр, как работает и как выбрать? Устройство автоматического ввода резерва. схема авр.

    Требования к АВР и их типы

    К системам АВР предъявляется ряд технических требований, касающихся эффективности производимых ими переключений. Они состоят в том, что резервная схема должна:

    • Мгновенно переключать обслуживаемый объект на вспомогательный источник питания ИП (задержка коммутации не должна превышать 1-2-х секунд);
    • Гарантировать однократность срабатывания системы АВР и высокое качество энергоснабжения на время отключения основной питающей линии;
    • Иметь большой временной ресурс работы, достаточный для того, чтобы успеть ввести в строй аварийно-отключенную основную сеть;
    • Не реагировать на КЗ и случайные «проседания» питающего напряжения в обслуживаемой нагрузке;
    • Обеспечивать возможность совместной работы обоих источников питания (схема такого включения приводится ниже).

    Совместная работа от 2-х вводов

    На указанном рисунке представлены следующие графические обозначения:

    • Ввод 1 – основное питание, подаваемое через трансформатор T1;
    • ЭА – резервный энергетический агрегат, представленный генератором под обозначением G;
    • Q1, Q2 – исполнительные узлы (контакторы) АВР.

    При недостаточной мощности системы к ней подключаются только самые важные потребители (операционная больничного заведения, например, или холодильный склад лекарственных препаратов).

    Рабочее подключение резервного ввода осуществляется в установленном порядке, определяемом конкретными условиями эксплуатации всей системы в целом (они обычно задаются в ТЗ на типовой проект АВР). К числу проблемных мест в работе этих систем следует отнести значительный уровень импульсных помех, возникающих в момент, когда при коммутациях срабатывает релейный переключатель.

    Образование резких всплесков напряжения и тока объясняется переходными процессами, которых невозможно избежать при наличии нелинейных элементов в коммутируемых цепях (индуктивности катушек реле, в частности).

    Также обратим внимание на то, что автоматический ввод резерва может иметь несколько исполнений, отличающихся принципом своего действия. В соответствии с этим делением, он может быть:

    • Односторонним, то есть состоящим из штатного и дополнительного ИП; в этом случае резервная схема подключается лишь при пропадании основного питания;
    • Двухсторонним. Это означает, что любая из питающих систем может выполнять функцию и рабочего, и резервного источника одновременно;
    • Так называемая «восстанавливаемая» АВР (когда с момента появления основного питания прежняя схема вновь включается в работу, а резервное энергоснабжение снимается).

    И, наконец, возможен режим функционирования, при котором возвращение системы в штатное состояние осуществляется не автоматически, а за счет ручного переключения.

    Область применения

    Сначала необходимо сказать о расшифровке АВР — автоматический ввод резерва. Эти системы в обязательном порядке используются в электросетях потребителей первой категории. Они необходимы для того, чтобы перебои в энергоснабжении не привели к серьезным финансовым потерям или угрозе жизни людей.

    Системы АВР принято классифицировать по принципу работы:

    • Односторонние – в состав схемы входят секции основного и резервного питания.
    • Двухсторонние – каждая линия может использоваться в качестве резервной либо основной.
    • Восстанавливающиеся – после восстановления работы основного источника питания, система переходит в прежний режим работы.
    • Не восстанавливающиеся – отключение резервной системы питания производится вручную.

    Описание и назначение АВР

    Электрический щит либо шкаф АВР представляет собой устройство, использующееся для запуска резервного питания в ручном режиме или автомате при падении напряжения. Если основное оборудование электроснабжения выходит из строя, это становится причиной обесточивания потребителей. Поэтому система резервирования энергии с автозапуском для генератора или щита позволит предотвратить нарушение работы технологического процесса. Схема АВР может использоваться для активации дополнительного оборудования при отключении основных устройств.

    Сами шкафы и оборудование изготовляются для одностороннего обслуживания и применяются с целью установки на объекты первой и второй категории. Время срабатывания системы автоматического ввода резерва может быть разным в зависимости от типа оборудования. На устройство выполняется подача напряжения, для этого используется два или три независимых источника. Оборудование должно подключаться к сети заблаговременно, чтобы потребитель мог заранее осуществить управление и настройку. Появление сбоев в нагрузке возможно при переключении на дополнительный блок питания.

    О принципе работы системы автоматического резерва рассказал канал TheMIKLLLE.

    Требования

    К системам ввода резерва предъявляются такие требования:

    1. Включение щита на 40 А, 100 А или с другими параметрами должно выполняться при пропадании нагрузки в шинах оборудования, независимо от причины. Это происходит при аварийном, случайном либо произвольном выключении переключателей функционирующего источника питания. Также активация оборудования АВР должна производиться при пропадании напряжения в шинах, которые питаются от основного источника, при появлении короткого замыкания на шинах оборудования.
    2. Активация резервного оборудования выполняется сразу при отключении основного устройства питания. Это позволит снизить длительность перерыва в питании щитов.
    3. Работа системы ввода резерва должна быть однократной.
    4. Активация АВР не должна выполняться до момента отключения выключателя функционирующего источника. Благодаря этому параллельная работа нескольких источников будет предотвращена.
    5. В современных щитах производители предусматривают защиту дополнительного источника после активации системы резервирования.

    Схема АВР с реле контроля напряжения

    Схема АВР на 2 пускателя Вторая схема немного посложнее.

    В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.

    Рациональная схема авр 0,4 кв Автоматическое включение резерва — полное описание Автоматический ввод резерва (авр). типы и характеристики. Автоматический ввод резерва Что такое авр, как работает и как выбрать? Назначение, устройство и принцип работы авр Авр для генератора Схема подключения авр на контакторах. реле контроля фаз. часть 2. Для чего нужен автоматический ввод резерва и как работает авр Автоматический ввод резерва

    Схема работает аналогично. Схема АВР Как видно, предложенная схема АВР отличается простотой: для ее сборки потребуется всего два магнитных пускателя, значение номинального тока величина которых должна превышать токи нагрузки.

    Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания, например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах. Так решается задача определения напряжения в основной линии. Это один из самых надежных способов создать бесперебойную подачу электричества. При пропадании напряжения на главном вводе К1.

    Схема АВР с реле контроля фаз.

    Комментарии к статье: 2 Простые схемы АВР на контакторах Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя.

    Задачу можно было бы считать решенной, но пуск мотора на углеводородном топливе состоит из нескольких этапов. АВР на одном контакторе Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. В нашем случае это реле. Причем генератор должен запускаться автоматически.

    Таким образом, питание потребителя будет включено от резервного ввода через замкнувшиеся силовые контакты магнитного пускателя КМ2. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. Принципы их построения одинаковы как для потребителей электроэнергии I, так и II категории. Данные аппараты могут устанавливаться в отдельных шкафах. Практически все реле контроля фаз имеют одинаковое устройство: индикация нормального и аварийного состояния сети, измерительная и силовая часть.

    В основном, это программируемый контроллер в блоке с выходными реле. Оно необходимо для контроля напряжения 3-х фазной сети правильное чередование фаз и их номинальное значение. АВР, это устройство, являющееся составляющей релейных защит и систем автоматики, и служит для обеспечения бесперебойного питания потребителей электрической энергии.
    Схемы управления магнитным пускателем

    Как выбрать автоматику для генератора?

    Автоматика для генератора представлена в 2 вариантах:

    Ящик с контакторами. Если речь идет об электростанциях промышленного типа, оснащенных автоматической панелью, то использовать для них полноценный щит необязательно. Дело в том, что у электрогенератора уже имеется все необходимое: контролер; автоматы защиты и пр. По этой причине электростанции подобного типа обычно комплектуются ящиком с контакторами и кнопкой аварийного отключения. Подробно останавливаться на этом типе нет большой необходимости

    Единственное, на что следует обратить внимание при выборе — приобретаемые контакторы не должны быть китайского производства, а сам прибор должен быть оснащен кнопкой аварийного отключения электроустановки.
    Полноценный щит АВР. Им оборудуют портативную технику с ручной панелью

    Именно с ним чаще всего и связывают большое количество случаев обмана потребителей. Несмотря на то что подобные изделия не удовлетворяют требованиям, которые должны быть соблюдены в отношении подобных устройств, однако за них просят очень большие деньги.

    АВР в высоковольтных цепях

    На данный момент производится выпуск АВР и для высоковольтных электросетей. Так работает оборудование с напряжением больше 1000 вольт. Схема работы усложненная, но принцип неизменный. Согласно схеме ниже резервные трансформаторы отсутствуют. Каждый контакт подключен к своей рабочей линии, но каждый из них может стать резервным. При отсутствии подачи напряжения включается секционный выключатель и обе секционные части работают от одной линии. Когда восстанавливается ток, реле перекоммутирует систему так, как было ранее.

    Схема работы АВР в высоковольтной цепи

    Блок АВР — это аппарат, благодаря которому можно обеспечить бесперебойную работу энергетической системы, когда на энергосистему могут воздействовать техногенные или природные внешние факторы. Расшифровывается как автоматическое включение резерва. Бывает разных видов. Работает в штатном и аварийном режиме, также в режиме механической блокировки.

    Как обеспечить автоматический запуск генератора при отключении электричества

    Когда в доме пропадает свет, люди ведут себя по-разному, так как для кого-то это просто невозможность посмотреть телевизор, а для кого-то блокировка деятельности, особенно, если у человека есть какая-то мастерская, оборудованная электроприборами. Понятно, что во втором случае автоматическое включение генератора при отключении электричества будет насущной потребностью. И в этой статье речь пойдет именно об автоматическом, а не ручном запуске резерва.

    ABP для генератора

    Аббревиатура ABP, с которой вам придется сталкиваться, если вы хотите наладить автоматический запуск генератора, расшифровывается как автоматическое включение (ввод) резерва. Необходимо ли подобное устройство для дома – решать, конечно, придется вам, но если в хозяйстве имеется мастерская, оборудованная электроприборами, и она приносит доход, то, скорее всего, решение будет положительным.

    Современные ABP, обеспечивающие бесперебойную подачу электроэнергии при помощи дизельного, газового или карбюраторного устройства, абсолютно не нуждаются во вмешательстве человека в запуск и работу на протяжении всего процесса обслуживания. При выборе ABP вам придётся обратить внимание на скорость его реагирования, то есть, это может быть мгновенный запуск или с незначительной задержкой. Но, как бы там, ни было, какая-то пауза будет в любом случае, так как двигатель должен запуститься, хотя для автозапуска генератора уйдет не больше секунды.

    Про ABP в деталях

    Автоматический ввод резерва представляет собой устройство автозапуска для генераторов, которое переключает потребление энергии с основного источника питания на резервный и наоборот. На рынке электротехники можно встретить дизельные, газовые и карбюраторные модели двухфазных и трехфазных генераторов, в которых интеграция ABP предусмотрена заводом-производителем. Все, что потребуется от пользователя, это установка специального переключателя, где положение клемм управляется трансформаторной подстанцией от основного источника электроэнергии.

    Установить блок ABP можно не только для карбюраторного, дизельного или газового генератора, но и для источника бесперебойного питания (ИБП), работающего от аккумуляторов. Для этого понадобиться специальный шкаф для ввода резерва, но также его можно разместить на общем щите в электрическом шкафу. Примечательно, если используется газовый генератор, то шкаф с выносным ABP можно размещать в непосредственной близости к такому агрегату.

    Если говорить об основной задаче ввода резерва, то она состоит в переключении клемм с основного источника питания при его отключении на клеммы от резерва, а также включение клемм для автозапуска генератора. Когда основная сеть возобновляет подачу электроэнергии, двигатель агрегата отключается, а контакты перебрасываются обратно, на централизованное распределение электроэнергии.

    Видео описание

    Генератор с автозапуском для дома и дачи. Автономное и практичное решение.

    Виды ABP

    Все блоки автоматического ввода резерва можно классифицировать по следующим признакам:

    • напряжение;
    • секции ввода резерва (количество);
    • тип сети (одно- и двухфазные);
    • мощность.

    Схему подключения автоматического запуска генератора можно настроить так, чтобы запускалась не вся разводка, питаемая основным источником, а лишь те блоки, где отключение может быть критичным. Например, в больнице так подключают реанимацию и операционную, а в частном секторе – мастерскую и/или пилораму. Сделать это несложно: при монтаже разводки жизненно важные или технически критичные блоки выводятся отдельно от всех остальных, поэтому ABP врезают непосредственно в эту цепь.

    Устройство ABP

    Все системы автоматического запуска генератора состоят из трех основных блоков.

    • Контакторы или клеммы, для коммутации входных и нагрузочных цепей;
    • Логические и индикационные устройства.
    • Блоки реле, ответственных за управление (пуск/стоп) генератором.

    ABP может стать палочкой-выручалочкой не только при отключении основной ЛЭП, но и при провалах напряжения, что иногда может происходить на загородных участках из-за слабых трансформаторных подстанций. То есть, включение в схему функции запуска при падении напряжения до 90% (вместо 220 V — 200 V) от потребности. Это позволит работать электродвигателям без перебоев и лишней нагрузки. При таком варианте системы автозапуска генератора позволяют сэкономить на ремонте и закупке нового оборудования. За пуск схемы резерва отвечает контактная группа, а за входным напряжением наблюдает РКФ или реле контроля фаз.

    Теперь при помощи схемы, расположенной выше, немного подробнее рассмотрим, как дизель или бензогенератор с автоматическим запуском позволяет устранять провалы (полное отключение или понижение) в напряжении от основного источника питания. Здесь тоже все очень просто: когда стабильно поступает ≈220 V, реле контроля фаз удерживает клеммы в обычном замкнутом состоянии. При какой-либо поломке со стороны ЛЭП насыщение соленоида РКФ становится слабым и не может удержать эти клеммы, следовательно, они размыкаются. В тех ситуациях, когда присутствует инвертор, как это указано на вышеприведенной схеме, он начитает генерировать ≈220 V, которые необходимы потребителю. Если основное питание не могут восстановить в течение времени, установленного в зависимости от мощности аккумуляторов, то контроллер подает команду для автозапуска к генератору.

    Как только на контакторный блок поступает напряжение от основной трансформаторной подстанции, система автоматического запуска генератора срабатывает в обратном порядке – клеммы переключаются и вся схема запитывается по предусмотренному проекту. Если говорить проще, то сигнал при восстановлении трансформатора от ЛЭП дает команду на заслонку топливного шланга, будь то бензин, соляр или газ. Заслонка блокирует подачу топлива и двигатель останавливается.

    Важно! В тех случаях, когда для критического оборудования, запуск которого будет осуществляться от автоматического ввода резерва, нужна чистая синусоида, возникает потребность в инверторе, который конвертирует аппроксимацию в чистую линию. Об этом вы сможете узнать из другой статьи.

    Когда по схеме запрограммирован полный автоматический запуск генератора, то необходимость присутствия оператора в процессе не потребуется, если не считать планового техобслуживания устройства. Вся система ввода резерва полностью защищена от встречных токов и короткого замыкания. Но на схеме, которую мы использовали для рассмотрения работы ABP, не показаны вспомогательные реле и блокирующие устройства, отвечающие за безопасность. Вы просто ознакомились с принципом работы в общих чертах.

    Все перечисленное выше вовсе не означает, что автоматическое управление запуском генераторов без участия оператора не допускает стороннего вмешательства человека. При возникновении внеплановой ситуации такое вмешательство не только возможно, но и необходимо. Это говорит о том, что на пульте управления ABP есть специальные кнопки, которыми можно менять настройки, то есть, самостоятельно переводить устройство из одного режима работы в другой и обратно.

    В ABP, как минимум, можно реализовать три режима работы:

    • Ручной запуск.
    • Автоматический запуск.
    • Полуавтоматический запуск.

    Видео описание

    Переделка генератора под автозапуск.

    Описание возможных методов подключения ABP

    Когда осуществляется подключение генератора с автозапуском, самое главное в этом процессе позаботиться о том, чтобы исключить малейшую возможность попадания в схему встречных токов. Это может случиться при неправильном срабатывании контакторов, то есть, питание пойдет с двух источников. Вверху есть простенькая схема с клеммами K1 и K2, которые всегда должны находиться в разном положении. Когда включается один, другой обязательно размыкается и наоборот. На данный момент в интернете можно найти не одну схему, указывающую, как происходит автозапуск для бензогенератора, но общий принцип с учетом положения K1 и K2 никогда не изменится.

    Также никогда не меняется место расположения ABP на схеме, хотя физически его можно повесить где угодно – даже на потолке. Суть врезки заключается в том, что автомат всегда будет между электросчетчиком и подстанцией и никто не станет ставить его после счетчика, чтобы не пришлось платить за электроэнергию, которую вы сами и производите.

    Когда речь идет о частном доме, то автозапуск для генератора можно собрать по схеме, расположенной выше. Да, вы видите именно принципиальный варрант установки ABP, но для того, чтобы составить конкретную схему монтажа, нужно в точности знать расположение, вид и мощность оборудования, которое должно запускаться от резерва. Так что, если проявите немного смекалки, то подтянете эту схему к потребностям вашего здания и электроприборов, расположенных в нем.

    Прежде чем самостоятельно собирать систему по принципиальной схеме, изучите этот вариант в деталях, как показано на изображении вверху. Здесь K1 и K2, это контакторы, о которых мы говорили выше, а обведенные окружностями цифры показывают номера клемм. То есть, если вы разберетесь с тремя схемами, приведенными в этом разделе (Описание возможных методов подключения ABP), то сами сможете установить автоматический запуск генератора для своего дома.

    Можно ли подключать сварку при работе ABP

    Вы, наверное, понимаете, что автозапуск бензогенератора, это хорошо, только вот не все мощное оборудование карбюраторный агрегат сможет вытянуть. Для примера мы рассмотрим выбор такого устройства, которого будет достаточно для работы электрической сварки, как одного из самых мощных потребителей энергии, возможных в бытовых условиях. При этом будем рассматривать компромиссные решения, когда главным прибором будет не только сварочный аппарат, но и генератор с дизелем, газом или карбюратором. Кстати, не меньшая мощность потребуется для столярной мастерской, если она укомплектована профессиональным оборудованием.

    Итак, если ваша система автозапуска бензинового генератора оборудована инвертором и при этом выходная мощность агрегата, указанная в документах или на корпусе, совпадает с потребляемой мощностью сварки, это еще не все. Существуют не только основные, но и дополнительные величины, влияющие на напряжение:

    • потребляемая мощность сварочного аппарата;
    • диапазон напряжения;
    • maximum инвертора по сварочному току;
    • параметры вольтажа дуги;
    • предполагаемая длительность рабочего процесса;
    • КПД.

    Примечание: также важно учитывать состояние электрической проводки в здании и режимы сварочных работ, предусмотренные на то время, когда осуществится автоматический запуск генератора при отключении электричества.

    Очень важно учитывать фактор ложной информации, то есть не особо мощные инверторы, подключенные в схему ABP не всегда способны выдать 220 V. Но в таких случаях обращаемся к техническим параметрам сварочного аппарата и, если агрегат способен работать при напряжении 150-200 V, значит, все в порядке и проблем у вас не возникнет.

    Когда заранее известно, что при отключении основного источника питания будет совершен автоматический ввод резерва, и при этом будут производиться сварочные работы, не лишним будет изучить таблицу, приведенную выше. Так вы сможете подобрать оптимальное соотношение для генератора с ABP и аппарата электросварки.

    Совет: при выборе соотношения мощности генератора и сварочного аппарата лучше всего, если на выходе будет запас, то есть, при вводе резерва вы получите больше, чем нужно для работы оборудования.

    Заключение

    Следовательно, автозапуск генератора не представляет какой-то особой сложности, особенно, если заводом-изготовителем на агрегате предусмотрен интегрированный блок ABP. Если приобретение такой модели покажется вам дорогим удовольствием, то всегда можно установить наружный ввод резерва, используя схемы, предложенные в этой статье.

    Источник https://et38.ru/shitov-uprav/silovye-schity/avr/782-avr-avtomaticheskiy-vvod-rezerva-chto-takoe-i-kak-rabotaet.html

    Источник https://encom74.ru/shema-avtomaticeskogo-vvoda-rezerva-ustrojstvo-avr-pereklucatela/

    Источник https://m-strana.ru/articles/avtomaticheskiy-zapusk-generatora-pri-otklyuchenii-elektrichestva/

    Вам будет интересно  Должностные обязанности наладчика станков с чпу
Предыдущая запись Какой Банковский Депозит Выбрать
Следующая запись Куда вложить деньги в инвестиции на 10 лет?
