АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Всем привет! На связи с вами после новогодних праздников Владимир Раичев. Надеюсь, что все вы успели как следует набраться сил и продолжить работу по пожарной безопасности. Тема нашей сегодняшней статьи звучит следующим образом: «АПС и СОУЭ — расшифровка аббревиатуры и разбор основных нюансов этих систем».

Многие специфичные аббревиатуры, привычные, понятные в каждой профессиональной среде, вызывают недоумение для многих, кто не знает, что зашифровано в них. Люди, посвятившие свою жизнь борьбе с огнем, непосредственно занимающиеся тушением пожаров, профилактикой причин их возникновения, а также проектирующие, монтирующие установки, системы противопожарной автоматики не исключение из правил.

Не призывая углубленно знакомиться с профессиональными секретами, тонкостями работы огнеборцев, следует сказать, что каждому полезно знать об основных понятиях из области пожарной безопасности (ПБ), от которых зависит безопасность людей, сохранность объектов недвижимости, имущества.

АПС и СОУЭ

  • Существует множество технических решений, направленных:
  • На как можно ранее обнаружение очага возникновения пожара.
  • Ограничение распространения огня, токсичных продуктов горения по помещениям зданий.
  • Оперативное оповещение о возникновении пожара, необходимости быстро покинуть здание.
  • Организационно и технически грамотное проведение безопасной, быстрой эвакуации, спасения людей из горящего, задымленного здания.
  • Эффективное тушение любых видов пожаров.

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Наиболее распространены два вида противопожарной автоматики – АПС и СОУЭ. Расшифровка этих профессиональных сокращений такова:

  • Автоматическая пожарная сигнализация.
  • Система оповещения и управления эвакуацией.

Об АПС написано и известно довольно много. Даже неискушенный технически читатель слышал о дымовых и тепловых датчиках, сигналах тревоги при срабатывании таких устройств в помещениях, если в них начинается пожар. Наличие АПС с большой долей вероятности обеспечит минимальные потери собственника от пожара из-за быстрого обнаружения, оперативного прибытия пожарных подразделений, которые потушат его.

Гораздо меньше или совсем незнакомо многим СОУЭ, предназначенное как для информирования работников предприятия, организации, посетителей, так и для помощи людям во время эвакуации наружу из помещения здания, где они оказались на момент возникновения пожара.

Учитывая, что для многих посетителей пути эвакуации (коридоры, лестницы, выходы) незнакомы и являются непроходимым лабиринтом, а для персонала в условиях сильного задымления, неизбежной паники сложно преодолимы – эта система часто единственная надежда выбраться наружу, попасть на свежий воздух живым.

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Виды систем

СОУЭ неразрывно связано с АПС. Автоматическая сигнализация выступает побудительной, первичной системой для срабатывания приборов, устройств СОУЭ. К сведению: аналогично АПС является «спусковым крючком» для срабатывания АУПТ – автоматических установок как порошкового, газового, так и водяного дренчерного пожаротушения.

В простейших установках АПС, защищающих одно или несколько помещений, элементы оповещения являются ее неотъемлемой частью, в сложных, многофункциональных СОУЭ, предназначенных для всего здания или комплекса строений, такие системы проектируются, монтируются отдельно, но всегда соединены, сблокированы или интегрированы с установками АПС.

Для разных типов, видов помещений, зданий в зависимости от их назначения, вместимости (количество посетителей, учащихся, зрителей, больничных коек), площади (торговых, зрительных залов, спортивного сооружения, пожарного отсека), этажности, категории взрывопожарной опасности нормами, установленными государством в области ПБ, требуются различные по техническому составу, способу действия СОУЭ:

  • Тип 1. Только звуковое оповещение (различные по тональности сирены, сигналы тревоги).
  • Тип 2. По 1 типу + световые табло «Выход», установленные над дверными проемами помещений с нахождением людей, коридоров, ведущих на лестничные клетки, холлов, вестибюлей, тамбуров, эвакуационных выходов непосредственно из здания.
  • Тип 3. Звуковое (с трансляцией специально написанных текстов через громкоговорители, акустические колонки) оповещение о необходимости, порядке эвакуации + табло «Выход».
  • Тип 4. Аналогично 3 типу + световые знаки ПБ с указанием оптимального направления движения из каждого помещения, разделение здания (этажи, отсеки, группы помещений) на самостоятельные зоны оповещения с обратной связью с помещением диспетчерской, постом охраны.
  • Тип 5. В основном по 4 типу. Дополнительно – наличие четкого алгоритма выполнения различных сценариев эвакуации из каждой зоны оповещения + скоординированное, централизованное управление инженерными системами здания, предназначенными для осуществления эвакуации при возникновении пожара. Отличие от 4 типа – световые указатели с направлением движения должны обеспечивать возможность изменять смысл информации.

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Во всех типах систем оповещения допустимо использовать световые мигающие оповещатели.

Для небольших строений, отдельных помещений обычно в соответствии норм достаточно простых систем 1, 2 типа; для большинства зданий – 3 типа; для огромных по площади, архитектурно сложных комплексов с большим количеством персонала, посетителей необходимо проектировать, устанавливать, отлаживать системы 4, 5 типа.

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Где применяются СОУЭ, какие типы используются

Для примера – различные по основным показателям помещения, здания и типы СОУЭ, требуемые для них:

  • Детский сад. Одноэтажное здание (до 100 мест) – 1 тип, 2-этажное (100–150) – 2 тип, 3-этажное (от 150 до 350) – 3 тип СОУЭ. Речевое оповещение 3 типа используется только для информирования персонала дошкольного учреждения, чтобы не испугать детей.
  • Больницы, учреждения для инвалидов. Независимо от этажности, если рассчитана на менее 60 коек – 2 тип, более 60 – 3 тип. Требования к текстам аналогичны как для детских садов, чтобы избежать массовой паники.
  • Общежития, гостиницы и все объекты с круглосуточным пребыванием отдыхающих, туристов. Здания до 3 этажей, где находятся до 50 человек – 2 тип. Если в них может находиться более 50 проживающих, постояльцев, то при высоте зданий 3–9 этажей – 3 тип, более 9 – 4, 5 тип.
  • Культурно-развлекательные учреждения (закрытые помещения). Здесь в зависимости от количества мест в зрительном зале (менее 100 – более 1500) – все типы систем.
  • Все торговые учреждения от павильона до супермаркета. При площади этажа или отсека здания, выделенного противопожарными стенами, менее 500 кв. м. в одноэтажных зданиях – 1 тип, в двухэтажных (500–3500) – 2 тип, до 5 этажей включительно при S, превышающей 3500 кв. м. – 4, 5 тип.
  • Все общеобразовательные учреждения в зависимости от этажности, количества учащихся – от 1 до 5 типа включительно.
  • Производственные, архивные, складские здания, автостоянки. В зависимости от категории опасности, этажности – 1, 2 и 3 тип системы. При этом оповещение 1 типа можно объединять с внутренней селекторной связью, а в зданиях категорий А, Б необходимо выполнять блокировку с противопожарной, технологической автоматикой.

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Если нормами требуется 4 или 5 тип систем, способствующих безопасной эвакуации, то выбор осуществляют специалисты проектной организации на основании всех данных о здании, комплексе сооружений. Такие СОУЭ могут сопрягаться с централизованным оповещением ГО населенных пунктов с помощью дополнительного оборудования.

Во всех объектах, где находятся люди с заболеваниями зрения или слуха, при проектировании, монтаже систем оповещения надлежит учитывать эти особенности.

Более подробно можно узнать о типах, нюансах использования СОУЭ, ознакомившись с СП 3.13130.2009, регламентирующим проектирование, монтаж, эксплуатацию таких систем в любых зданиях, сооружениях.

Устройства, состав, оборудование СОУЭ

Общие сведения о таких системах не раскрывают деталей, в которых, как говорят умные люди, кроется истина. Поэтому стоит более подробно рассказать об устройствах, приборах, составе и принципах работы СОУЭ, производителях таких систем в России и за рубежом.

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

В состав СОУЭ входят:

  • Звуковые, световые, комбинированные, речевые оповещатели, различающиеся размерами, исполнением, дизайном, а также громкостью, тональностью сигнала, постоянным или прерывистым источником света.
  • В качестве управляющих устройств систем оповещения 1, 2 типа проектируются, применяются существующие приемно-контрольные приборы АПС, выдающие сигнал на включение световых, звуковых оповещателей при пожаре.
  • Для речевого оповещения 3–5 типов СОУЭ нужны собственные приборы управления, а также усилители звука, селекторы зон оповещения, панели контроля, микшерские, коммутационные устройства, проигрыватели записей (CD, цифровые), микрофоны.
  • Источники резервного питания, обеспечивающие работу СОУЭ при отключении электроснабжения здания.

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Существует огромное количество производителей компонентов СОУЭ. Их можно условно разделить на 3 группы:

  • Качественное, технологичное оборудование из Южной Кореи, Германии, Израиля, США, Тайваня, совместимое с отечественным «железом» АПС. К сожалению, в последние годы его стоимость вызывает различные чувства – от удивления до восхищения смелостью пополам с наивностью дилеров, мечтающих продать его в России.
  • Различные по качеству, не всегда сертифицированные, но недорогие устройства, приборы СОУЭ из КНР.
  • Сертифицированное, неплохое по качеству исполнения оборудование, производимое в России. Часто в нем используются микросхемы, узлы управления как российской разработки, изготовленные в Китае, так и скопированные мастерами из Поднебесной по лучшим зарубежным аналогам.
Вам будет интересно  Техническое обслуживание пожарной сигнализации

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Среди российских производителей выделяется крупная компания НВП «Болид», выпускающая линейку оборудования для всех типов СОУЭ, а также фирмы, торговые марки, специализирующиеся на нем, с говорящими названиями «Речор», «Тромбон», «Орфей».

Всего существует около 20 компаний, производящих качественное оборудование по вменяемым ценам, опробованное на протяжении более двух десятков лет.

У многих производителей имеются готовые, типовые решения – комплекты оборудования, схемы расстановки, подключения для различных объектов – школ, больниц, гостиниц, офисов. Хотите узнать подробнее об этих производителях? Тогда подпишитесь на новости блога и я сообщу вам, когда статья будет опубликована на блоге.

Например, типовые проекты СОУЭ:

  • «Школа», «Магазин самообслуживания» 3 типа.
  • «Санаторий» 4 типа.
  • «Автостоянка» 5 типа, разработанные на основе оборудования торговой марки «Тромбон».

АПС и СОУЭ расшифровка аббревиатуры и разбор основных нюансов этих систем

Речевое оповещение собственниками, арендаторами зданий, руководителями предприятий, организаций (например, торговых центров, культурно-развлекательных, образовательных учреждений) обычно применяется не только как «оружие последнего шанса» при возникновении пожара или иных чрезвычайных ситуаций; но и для повседневного применения – трансляции музыки, рекламы, сообщений, что делает здание более удобным, комфортным для персонала, посетителей.

Следует учитывать, что если проектирование, установка оборудования, обслуживание СОУЭ 1–3 типов не является чрезмерно обременительным как в материальном, так и организационном плане, то системы 4, 5 типов, как правило, достаточно дороги во всех аспектах. Кроме того, они требуют высокой квалификации исполнителей от проработки схем расстановки, выбора, монтажа оборудования до регулярного обслуживания, ежедневного использования.

В противном случае часто речевое сообщение практически неслышно из-за неправильного выбора мощности, сочетания всех устройств в системе, ошибок при монтаже без учета акустики помещений здания; либо оборудование СОУЭ, на которое затрачены немалые средства, пылится без дела в ожидании ЧП, причем никто не знает о том, что оно давно неисправно.

Поэтому не стоит экономить средства на привлечении к проектированию, установке оборудования, плановому обслуживанию СОУЭ, АПС специалистов организаций, имеющих лицензии МЧС, допуски СРО, необходимые знания и опыт.

Вот это статейка у меня получилась, прямо выговорился за все новогодние праздники. На этом, пожалуй, я и закончу. Подписывайтесь на обновления блога, если вам интересно узнать побольше о СОУЭ. Поделитесь статьей с друзьями в социальных сетях. До новых встреч, пока-пока.

Что такое АПС и СОУЭ

Противопожарная автоматика выполняет важную защитную функцию. Существуют два наиболее распространенных вида – это АПС и СОУЭ. Они расшифровываются как автоматическая пожарная сигнализация и система оповещения и управления эвакуацией, соответственно. АПС и СОУЭ взаимодействуют друг с другом и выполняют общую задачу – защиту помещения от возгорания.

Состав и виды АПС: что входит в комплект каждого вида Пожарная сигнализация

АПС – это комплекс, который состоит из нескольких важных компонентов, выполняющих свои задачи. К ним относятся сенсоры, кабель, пульт управления и оповещатели.

Для обнаружения пожара используются следующие виды сенсоров:

  1. Тепловые. Фиксируют превышение температуры выше установленного значения.
  2. Дымовые. Проверяют уровень задымления.
  3. Световые. Реагируют на изменение потока света.
  4. Комбинированные.

В качестве оповещателей используются звуковые и световые приборы в комбинации.

Пороговая

Датчики, которые используются в пороговых АПС (автоматические пожарные сигнализации), находятся только в двух состояниях – норма и пожар. Для перехода с первого состояния на второе должно произойти изменение сопротивления. На шлейфе устанавливается большое количество сенсоров, из-за чего невозможно определить, какой именно сработал. Для улучшения качества системы добавляется еще сопротивление в сенсорные приборы и устанавливается резистор на конце кабеля. Это позволяет решить ряд задач:

  1. Возможность создания промежуточных режимов.
  2. Уменьшение риска ложного срабатывания.

Пороговая сигнализация

Сигнализация среагирует, только если отреагировало не менее двух сенсоров.

К преимуществам пороговой системы можно отнести простоту монтажа и невысокую стоимость. Основными недостатками являются: сложность обслуживания, риск ложных тревог из-за пыли, конденсата и других факторов.

Адресно-пороговая

Такие системы пожарной сигнализации являются более усовершенствованными. Это связано с тем, что установленный пульт управления работает по другому алгоритму снятия сигнала с сенсоров. Каждому датчику присвоен свой адрес. Благодаря этому контрольно-приемное устройство легко его отличает от других сенсоров. Пульт постоянно опрашивает датчики об их статусе и наличии неисправностей. Имеются режимы «Норма», «Пожар», «Неисправность» и другие.

В своде правил СП5 номер 13130 описаны условия, в которых ставится только один датчик. К ним относятся:

  1. Сооружение пятой категории пожарной безопасности.
  2. Техническое оборудование может стать причиной пожара.
  3. Контролируемая площадь пожара не превышает зону охвата датчиком.

Адресно-аналоговаяАдресно-аналоговая пожарная сигнализация

По сути, автоматическая установка пожарной сигнализации данного типа отличается от адресно-пороговой более качественным алгоритмом обработки данных. С помощью пульта фиксируются разные факторы, которые могут повлиять на показания датчиков. Эта информация отсеивается, в результате чего уменьшается риск ложных срабатываний.

К преимуществам относят возможность работы в случае обрыва шлейфа и простоту обслуживания.

Классификация, обоснованность применения и типы пожарной автоматики

Характеристика пожарной автоматики

Система оповещения о пожаре выполняет предупреждение людей, находящихся в здании, о чрезвычайной ситуации. Также она производит координацию действий в случае эвакуации. СОУЭ – это комплекс мероприятий и технических приспособлений, которые предназначены для решения этих задач.

Системы можно разделить на 5 типов в зависимости от способа информирования людей, деления строения на зоны и прочих характеристик. Они представлены в таблице. Под знаком «+» показано обязательное наличие, «-» — отсутствует, «*» — это допустимо.

ХарактеристикаТип СОУЭ
12345
Звуковое оповещение++***
Речевое+++
Мигающие указатели*****
Табло «Выход»*++++
Указатели направления движения статические**+*
Указатели направления движения динамические*+
Деление на зоны*++
Обратная связь с диспетчерской*++
Использование нескольких способов организации эвакуации*+

Преимущества и недостатки АПС

К положительным качествам АПС относят:

  1. Быстро реагирует на пожар.
  2. Возможность установки в комплекте с другими системами. Обычно это устройство видеонаблюдения.
  3. Практически отсутствуют ложные реагирования.
  4. Быстрый пуск автоматического пожаротушения.
  5. Мгновенное определение точки возгорания.
  6. Высокая степень надежности микроконтроллеров, которые есть в оборудовании.
  7. Встроенная система блокировки, которая включается в случае короткого замыкания.
  8. Простота использования.

Из минусов выделяют сложность монтажа АПС и СОУЭ и высокую стоимость оборудования.

В чем отличие АПС от обычных ПС Противопожарная сигнализация

Основное отличие АПС от ПС заключается в автоматизации процесса. Чтобы понять, что такое ПС, нужно расшифровать название – пожарные сигнализации. Они также носят название «ручной извещатель» и представляют собой датчик в виде кнопки с защитным экраном. При появлении возгорания человек нажимает на кнопку.

Для работы АУПС не требуется участие человека. За обнаружение возгорания отвечает сама система.

Противопожарная автоматика выполняет важную защитную функцию. Существуют два наиболее распространенных вида – это АПС и СОУЭ. Они расшифровываются как автоматическая пожарная сигнализация и система оповещения и управления эвакуацией, соответственно. АПС и СОУЭ взаимодействуют друг с другом и выполняют общую задачу – защиту помещения от возгорания.

Взаимодействие с другими системами

После обнаружения возгорания защитное оборудование анализирует ситуацию и подает сигналы на другие системы, с которыми оно связано.

Система оповещения о пожаре

Далее принимается решение о действии, которое зависит от модификации систем:

  1. Тревожное сообщение на пост охраны или пульт централизованного наблюдения.
  2. Активация СОУЭ.
  3. Включение автоматического пожаротушения.
  4. Управляющий сигнал на СКУД для разблокировки дверей и турникетов.
  5. Управляющий сигнал в лифты. Они должны опуститься на первый этаж и открыть двери.
  6. Перевод вентиляционной системы в режим подпора воздуха.
  7. Включение систем дымоудаления.

Радиоканальная

Радикальная система оповещения о пожаре

Радиоканальные системы имеют такие же характеристики и принцип действия, что и АСП. Отличие можно понять по расшифровке названия — оно заключается в способе отправки данных с периферии на приемный прибор путем передачи радиосигнала.

Это более дорогостоящие системы. В них есть важное преимущество – отсутствие кабелей и проводов. Устанавливаются преимущественно в музеях, домах с элитным ремонтом, исторических зданиях и других строениях, где невозможна прокладка кабельных трасс.

Система адресной пожарной сигнализации Варта-Адрес

Прибор Варта-Адрес выполняет следующие функции:

  1. Прием оповещений о пожаре или неисправности компонентов АСПС.
  2. Выдает сигнал тревоги и производит последующую передачу информации другим системам.

Позволяет самостоятельно настраивать режимы работы, независимо включать или выключать отдельные элементы автоматизированной системы.

Рекомендации по установке АПС

Монтаж любой системы безопасности начинается с проектирования. Необходимо описать параметры помещения, технические характеристики оборудования. Все это должно производиться с соблюдением правил пожарной безопасности.

Далее производится деление на зоны по степени опасности. Чертежи должен составлять квалифицированный специалист.

Процесс установки извещателя

Перед началом установки автоматизированной системы делают следующее:

  1. Подбирают сенсоры и системы оповещения.
  2. Проектируют АПС.
  3. Высчитывают время работы в автономном режиме.
  4. Проводят провода.
  5. Определяют наиболее опасные зоны.

На монтаж одной системы автоматической пожарной сигнализации обычно хватает одного месяца. Установкой занимаются разные компании, которые имеют лицензии и разрешения на ведение деятельности.

Задачи пожарной автоматики и требования к ней

Основная задача пожарной автоматики – это обнаружение возгорания, предупреждение о его появлении и начале его тушения. В зависимости от условий использования, автоматика должна соответствовать следующим требованиям:

  1. Обнаружение огня на объекте.
  2. Проведение противоаварийных действий.
  3. Стабильность всех компонентов системы.
  4. Независимость от внешних факторов.
  5. Надежность оповещения пожарной сигнализации и прочих модулей.
  6. Малое потребление энергии.
  7. Возможность замены вышедших из строя компонентов.

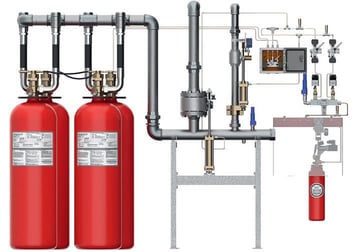

Системы автоматического пожаротушения Система автоматического пожаротушения

Системы АУПТ различаются по режиму работы, степени автоматизации, конструкции и другим критерием. Но самым популярным является деление по действующему огнегасящему веществу. Это может быть вода, пена, порошок, аэрозоль, газ. Выбор зависит от уровня противопожарной защиты объекта. Также важным моментом в выборе является экономическая целесообразность, прогнозируемая скорость распространения пламени.

Особенности подтверждения соответствия средств пожарной автоматики и элементов автоматических систем пожаротушения

В РФ существуют различные формы подтверждения соответствия средств пожарной автоматики заявленным нормам. К ним относится обязательная и добровольная сертификация, декларирование. Документы о соответствии систем АПС и СОУЭ выдают специальные аккредитованные органы.

Заключение

Системы автоматической пожарной сигнализации (АПС) и системы оповещения и управления эвакуацией (СОУЭ) необходимы для создания безопасности в помещении. Они представляют собой набор устройств и приборов, которые должны оперативно обнаружить источник возгорания, предупредить людей об опасной ситуации и потушить пламя.

История систем пожаротушения и сигнализации: от деревянных колотушек до современных автоматических устройств

В этой статье мы рассмотрим историю борьбы человека с самым страшным врагом – пожаром. Как говорили в народе, «пожар хуже вора: вор берет часть, пожар берет все». А хуже всего то, что огонь забирает не только материальные ценности, но и человеческие жизни.

Огнестойкий кабель – что предлагает рынок? Присоединяйтесь к обзору!

В 2019 г. в России на пожарах погибло 8507 человек (в том числе 405 детей), 9474 получили травмы. И это сейчас, при современной технике пожаротушения и сигнализации. Во времена деревянных городов жертв было намного больше. Из средств пожаротушения имелись только ведра да багры, поэтому ущерб от пожара одним домом не ограничивался, выгорали целые кварталы. Поскольку случайные пожары (не поджоги) считались божьим наказанием, их особо не тушили. Но виновных в поджогах жестоко наказывали.

Истоки пожарного дела на Руси

Первый противопожарный акт регулятора на Руси был издан в 1434 г. московским князем Василием Темным. В нем были перечислены правила обращения с открытым огнем в быту и на производстве.

Больший вклад в борьбу с пожарами внес Иван III. В 1472 г. он издал указ о обязательных правилах, регламентирующий использование в домах свечей, печей, лучин и т.д. Этот указ также предписывал кузнецам, оружейникам, гончарам и другим мастерам, использующим открытый огонь, размещать свои мастерские вдали от жилых строений. По распоряжениям Ивана III в 1493 г. в Москве были сооружены противопожарные рвы и 200-метровая противопожарная зона от стен Кремля, для чего разбирались все сгораемые строения, даже церкви.

В 1504 г. в Москве была организована пожарно-сторожевая служба, предназначенная для охраны города от пожаров и воров. Город был поделен на участки, группой сторожей участка руководил «решетчатый приказчик». Службу возглавляли «объезжие головы». Они же и руководили городскими жителями при ликвидации пожаров.

Деятельность Ивана III продолжил и Иван IV, более известный как Иван Грозный. В 1547 г. и в 1582 г. он издал противопожарные режимные указы и организовал противопожарную службу, возложив ее на стрелецкое войско. Боролись с огнем стрельцы так: тушили пожар водой, которую доставляли всеми подручными средствами, разбирали соседние строения, чтобы пожар не перекинулся на весь квартал, растягивали мокрые шкуры, препятствующие продвижению огня.

Пашинцев1

Во времена деревянных городов случайные пожары (не поджоги) считались божьим наказанием

Появление профессиональных пожарных команд

В 1620 г. первым царем династии Романовых Михаилом была создана «пожарная станция» – первая на Руси профессиональная пожарная команда. Для конного обоза команды в Европе были приобретены ручные пожарные насосы. Все 120 пожарных получали казенное жалование.

Реформы Петра I коснулись и пожарного дела. Руководство противопожарными мероприятиями поручалось полицмейстеру столицы. Борьбой с огнем занимались воинские соединения, а также простые жители, которым это было вменено в обязанность. В столицах создали пожарные конторы (потом названные пожарными экспедициями), возглавляемые брандмайором. Москва была поделена на 20 частей, в каждой из них действовала пожарная команда, возглавляемая брандмейстером. Находилась пожарная команда в «съезжем доме», где располагался полностью снаряженный конный пожарный обоз.
В 1804 г. москвичи были окончательно освобождены от пожарной повинности и тушением пожаров начали заниматься профессионалы.

Узнай, что будет в ближайшем номере журнала "Системы безопасности"

Пожарной службой Москвы руководил брандмайор, 11 подразделений, возглавляемые брандмейстерами, были обеспечены всем необходимым – ручными пожарными насосами, пожарными рукавами и лестницами. Это позволяло ликвидировать пожары в пределах горящего здания.

Пашинцев2

Конный пожарный обоз петровских времен

Пожарная охрана комплектовалась из солдат, негодных к строевой службе. Численность московской пожарной охраны составляла 1602 человека. Позже, в 1853 г., по образцу Москвы были созданы пожарные службы в 460 городах страны. Пожарные части содержались за счет местных бюджетов, личный состав пополнялся военным ведомством.

В 1857 г. регламент службы пожарных был законодательно оформлен пожарным уставом, который объединил все нормативы пожарной безопасности государства.

Таким образом, в России была заложена основа противопожарного дела. В дальнейшем появились новые пожарные машины с длинными гидравлическими лестницами, пожарные насосы, огнезащитные костюмы и другое оборудование. Но все это было бы незначимо без профессионализма и героизма огнеборцев.

Поэтому им обидно слышать, как многие люди называют их пожарниками. Прежде чем перейти к истории систем оповещения и пожарной сигнализации, объясню, что эти слова значат. Пожарные (или, как они себя называют, тушилы) – это герои, которые ликвидируют пожары, идут в огонь, спасая людей. Пожарники – это разновидность нищих, которые побирались на ярмарках, рассказывая народу, что у них «все сгорело и Христа ради…». Некоторые для правдоподобия обжигали оглобли возов: дескать, только сани успели из огня вытащить. В народе их так и называли – «горелые оглобли». Были и настоящие пострадавшие от пожара, которых называли погорельцами. А фальшивых – как раз пожарниками.

История пожарной сигнализации

Противопожарную защиту можно разделить на несколько этапов:

  1. Противопожарная профилактика. Меры предупреждения пожаров были прописаны еще в указах русских князей, впоследствии они неоднократно дополнялись. И все эти правила «написаны кровью». Если бы люди их выполняли, то остальные этапы и не понадобились бы. Но увы!
  2. Обнаружение возгорания. Чем раньше это будет сделано, тем меньше будет потерь от огня.
  3. Оповещение пожарных частей. Эвакуация людей.
  4. Ликвидация пожара.

Оповещение

Поначалу роль оповещателя выполняли церковные колокола. Они били в набат, призывая горожан собираться и сообща тушить пожар. В маленьких поселениях, где не было колоколен, эту роль выполняла деревянная колотушка с бубенчиками. С развитием городов и появлением пожарных команд стали использоваться специальные башни – пожарные каланчи. На каланчах постоянно дежурил часовой. Завидев огонь, дернув веревку со звонком, он подавал тревогу пожарным и поднимал шары, по которым определяли, в какой части города пожар. Если площадь возгорания была слишком велика, то поднимался еще и красный флаг, что означало сбор всех частей.

С увеличением этажности городов каланчи утратили свое значение, а для вызова пожарных частей стал использоваться телеграф. В 1851 г. на площадях городов и в местах пребывания большого количества людей устанавливались аппараты пожарной связи. С их помощью телеграфист передавал сообщения, используя азбуку Морзе.

Поскольку аппараты были дорогие, громоздкие и для работы с ними требовались специально обученные люди, уже в 1852 г. их начали заменять на пожарные извещатели, которые передавали сигнал тревоги на пульт пожарной охраны простым перемещением внешней рукоятки. При этом на аппарате центральной станции на ленте появились отверстия, по которым определялся номер извещателя, а по номеру – и место пожара. В то же время на уличном приборе раздавался звонок, означавший, что вызов принят. Эти аппараты устанавливали на видных местах на расстоянии 110–170 м и окрашивали в красный цвет. В России подобные системы начали применяться 1858 г., одновременно с вводом в эксплуатацию городского телеграфа.

Создавайте главное отраслевое издание вместе с нами!

Приборы пожарной сигнализации

Поскольку люди часто замечали возгорание слишком поздно, что приводило к большим потерям от огня, возникла потребность в создании автоматических оповещателей. В 1846 г. в Англии было изобретено первое такое устройство. Оно представляло собой гирю, подвешенную на протянутой через комнату веревке. При пожаре веревка перегорала, гиря падала на петарду, которая с грохотом взрывалась, оповещая людей об опасности. Позже петарду заменили группой контактов, которые, замкнувшись, включали колокола пожарной сигнализации. Впоследствии механические системы были заменены электрическими, где для изменения состояния контактов использовались физические процессы, происходящие в жидкостях и металлах при нагревании. К примеру, в 1867 г. было изобретено устройство – сосуд с жидкостью, который закрывался пробкой со стержнем. Сверху на него крепили цилиндр с системой контактов. При нагревании жидкость закипала и выталкивала пробку наверх. При этом стержень замыкал контакты, включая сигнал тревоги.

В 1899 г. появились устройства, основанные на видоизменении размера биметаллических пластин при нагревании. Основой прибора был пожарный контакт, представляющий собой массивную цинковую раму и закрепленную на ней пластинку из того же металла. Если температура изменялась плавно, удлинение как рамы, так и пластинки было одинаковым, при этом прибор не выдавал тревогу. При резком повышении температуры пластинка расширялась. Но так как ее концы были закреплены на массивной раме, то пластинка изгибалась и замыкала контакты тревожной цепи. Позже на пластинку установили лимб с делениями и винтом, который регулировал температуру срабатывания датчика.

Наибольшее распространение в автоматических системах пожарной сигнализации получили тепловые и дымовые пожарные извещатели. Открытие, положившее начало созданию ионизационных дымовых датчиков, произошло, как это иногда бывает в науке, случайно. В 1938 г. швейцарский физик Вальтер Йегер пытался создать датчик отравляющих газов. Но концентрация отравляющих веществ уже достигала смертельного уровня, а прибор ничего не показывал. С горя он закурил и вдруг заметил, что стрелка амперметра отклонилась.

Ближайшие ключевые темы в журнале и на сайте

Переход на автоматические устройства

Первым автоматическим пожарным датчиком, который стал массово применяться в СССР с 1960 г., был тепловой пожарный сигнализатор ДТЛ. Он срабатывал при повышении температуры свыше 72 °С. Извещатель состоял из двух пружинистых пластин, соединенных припоем. При повышении температуры выше критической припой плавился и цепь размыкалась.

В 1984 г. был создан его модернизированный вариант – извещатель ИП104-1. Он работал по тому же принципу, но обладал значительно меньшей инерционностью.

Главным недостатком пожарных извещателей выпуска 1960–1970 гг. было то, что они работали только с одними типами приемно-контрольного оборудования, которые в момент появления первых дымовых пожарных извещателей безнадежно устарели. Поэтому в 1980-х гг. был разработан единый комплекс технических средств пожарной сигнализации со стандартными параметрами взаимодействия устройств, входящих в систему.

Новое поколение пожарных извещателей

На смену устаревшим пожарным извещателям АТИМ, АТП, ДТЛ, ДИ-1, КИ-1, РИД-1, ИДФ-1, ИДФ-1М, ПОСТ-1 и приемно-контрольному оборудованию СКПУ-1, СДПУ-1, ППКУ-1М, ТОЛЮ/100, РУОП-1 были введены в эксплуатацию новые модели пожарных извещателей и приемно-контрольных приборов с намного лучшими эксплуатационными показателями долговечности и экономичности, выполненные на современной элементной базе широкого применения. Это были:

  • радиоизотопный дымовой пожарный извещатель РИД-6М;
  • фотоэлектрический дымовой извещателДИП-1, ДИП-2 и ДИП-3;
  • световой пожарный извещатель ультрафиолетового излучения пламени ИП329-2 «Аметист»;
  • взрывозащищенный тепловой пожарный извещатель ИП-103;
  • тепловой магнитоконтактный пожарный извещатель многократного действия ИП 105-2/1 (ИТМ);
  • ручной пожарный извещатель ИПР;
  • максимально-дифференциальный извещатель ИП101-2;
  • приемно-контрольные приборы ППС-3, ППК-2, РУПИ-1, ППКУ-1М-01 и «Сигнал-42».

Отличительной особенностью новых дымовых пожарных извещателей РИД-6М, ДИП-2 и ДИП-3 было наличие в их конструкции встроенного кнопочного имитатора для проверки исправности. Проверку можно было производить нажатием кнопки, которая имитировала наличие дыма в рабочей зоне извещателя.

Электрическое питание извещателей ДИП-2, ДИП-3 и РИД-6М подключалось к двухпроводному шлейфу пожарной сигнализации, что значительно увеличивало их надежность, а также уменьшало расходы на монтаж и эксплуатацию.

табл1

Таблица. Сравнение систем пожарных сигнализаций

Тогда же был разработан и запущен в серию первый советский многоразовый пожарный извещатель нового типа – термомагнитный пожарный датчик ИП 105-2/1. Переключаемым элементом прибора был магнитоуправляемый геркон, объединенный с термочувствительной магнитной системой.

Новое поколение созданных пожарных извещателей было унифицировано по основным параметрам интерфейса со многими применявшимся в то время пожарными приемно-контрольными приборами. При разработке комплекса учитывалась потребность обеспечить противопожарную защиту в помещениях, где высота потолков превышала 12 м, а также в помещениях большой длины, например в кабельных коллекторах. Разработанные в середине 1980-х гг. два типа линейных дымовых оптоэлектронных приборов серии ИДПЛ позволили решить эту задачу. Полная герметизация прибора давала возможность использовать его в агрессивных средах.

В 1990-х гг. были начаты работы по созданию аспирационных извещателей. Принцип их работы заключается в засасывании воздуха из контролируемого помещения и доставке его к газоанализатору. Газоанализатор выявлял вещества, образующиеся при горении, и включал тревогу. Это позволило обнаруживать пожар на ранних стадиях в местах, где применение извещателей других типов малоэффективно.

В дальнейшем средства пожарной сигнализации продолжили свое развитие. На смену аналоговым извещателям пришли цифровые адресные датчики. Стало возможно использовать большее количество приборов на одном шлейфе, точно знать место сработки датчика и заменить лучевую систему соединения извещателей на кольцевую, что повысило надежность системы.

Пашинцев3

Схема установки газового пожаротушения

Все большее распространение получают беспроводные комплексы, которые более удобны в монтаже и эксплуатации.

Контрольная панель обладает многими функциями:

  • обнаружение пожара;
  • обработка и протоколирование информации;
  • формирование управляющих сигналов тревоги;
  • формирование команды на включение автоматических установок пожаротушения и дымоудаления, систем оповещения о пожаре, технологического, электротехнического и другого инженерного оборудования объектов.

Узнайте, что будет на ТБ Форуме 2022

Автоматические системы пожаротушения

Перейдем к автоматическим системам пожаротушения. В прошлом с момента обнаружения пожара до прибытия пожарной команды проходило некоторое время, за которое огонь успевал нанести немалый ущерб. Поэтому встал вопрос о создании автоматической системы, которая могла бы ликвидировать возгорание без участия человека. И вот в 1874 г. американские инженеры придумали оросительное устройство, которое назвали спринклер (от англ. «брызгать»). Через семь лет француз Пьер Ориоль изобрел свой ороситель. Для разбрызгивания воды он использовал сетчатый распылитель. В том же году американец Фридерик Гриннель применил отражатель, нагнетающий воду во все стороны.

Первые спринклерные установки представляли собой водопроводные трубы с установленными на них спринклерными головками. Главной частью устройств были несколько тонких металлических пластинок, спаянных при помощи легкоплавкого металла с заданной температурой плавления. При возгорании металл плавился и на огонь начинала разбрызгиваться вода. Разбрызгивание выключалось после закрытия крана системы водоснабжения.

Для открытия спринклера конструкторы применяли разные способы. В 1882 г. поляк Ф. Баром из Варшавы сконструировал устройство, в котором раскрытие спринклеров производилось при помощи электрического тока. Сигнал на клапаны поступал от датчика – провода, покрытого изолирующей массой. Во время пожара масса плавилась и концы проволок замыкались между собой. В тот же момент происходило открытие клапана спринклера и подавался сигнал тревоги.

В августе 1882 г. бельгиец В. Ванкербергер предложил датчик, чувствительным элементом которого служила пластинка из набора металлов с различными коэффициентами расширения. В результате увеличения температуры внутри помещения пластинка приводила в движение механическую тягу, при помощи которой происходило открытие крана системы паропровода, и активировался звонок.

В дальнейшем системы пожаротушения стали запускаться как автоматически повышении температуры, так и по сигналу с центральной панели управления. Но водяное пожаротушение подходило не во всех случаях, например при тушении резервуаров с горючими жидкостями или электроустановок оно не применялось.

Календарь мероприятий компании ГРОТЕК

Газовое пожаротушение

Благодаря тому, что в 1823 г. Фарадей сумел получить сжиженную двуокись углерода СО2, стало возможным использовать газ в системах пожаротушения.

В СССР первые установки газового пожаротушения (УГП) появились в середине 1930-х гг. на флоте. Первая автоматическая УГП была установлена 1939 г. для защиты турбогенератора ТЭЦ.

Эффективная УГП должна обеспечить выполнение основных требований:

  • своевременное выявление возгорания;
  • запуск не сразу, а после эвакуации людей;
  • создание требуемой концентрации огнетушащего вещества для результативного тушения возгорания.

Когда люди наконец забудут о пожарах?

Как видно из вышеизложенного, за прошедшие века пожарное дело сильно продвинулось вперед. Появились современные средства пожаротушения, сигнализации и оповещения. Но «кони все скачут и скачут, а избы горят и горят». Беда в том, что человек все такой же безалаберный и наплевательски относится к правилам пожарной безопасности. И только когда из систем предупреждения пожаров будет максимально исключен человеческий фактор, возможно люди наконец забудут о пожарах.

Редакция советует

В статье собран уникальный материал об истории развития систем пожарной сигнализации и пожаротушения. На современном отечественном рынке в этой нише успешно функционирует и развивается компания ТЕКО, которая разрабатывает и производит охранно-пожарную технику, в том числе объектовые и межобъектовые радиоканальные системы, извещатели, средства светового и звукового оповещения. АСПТ «Спецавтоматика» также профессионально занимается внедрением систем пожарной безопасности на различных объектах гражданского, промышленного и специального назначения с 1991 г.
Научно-производственная организация «Пожарная автоматика сервис» специализируется в области интегрированных систем
пожарной сигнализации и газового пожаротушения.

Источник http://raichev.ru/pojarnaya-bezopasnost/aps-i-soue-rasshifrovka.html

Источник https://videostoraj.ru/pozharobezopasnost/avtomaticheskaya-pozharnaya-signalizatsiya-sostav-i-vidy-tipy-zadachi-i-trebovaniya

Источник https://www.secuteck.ru/articles/istoriya-sistem-pozharotusheniya-i-signalizacii-ot-derevyannyh-kolotushek-do-sovremennyh-avtomaticheskih-ustrojstv

Добавить комментарий

Ваш адрес email не будет опубликован.

Предыдущая статья Роботы в промышленности — их типы и разновидности
Следующая статья Куда с выгодой вложить деньги. В каком банке выгоднее открыть депозит. Вложение денег в недвижимость
